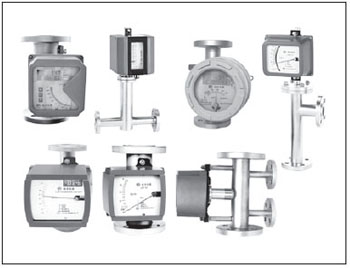

金属管浮子流量计|金属转子流量计

概 述金属管浮子流量计

标准型LZ系列金属管浮子流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件,适用于液体和气体的测量。
本流量计由翔宇仪表采用变面积式测量原理,测量部件由一个锥形测量管和浮子 组成,浮子能在锥形测量管中自由的上下移动,改变管道中的流通面积, 随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化,通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上,指示流量值的大小。
在M6、M8、M9指示器中,随动磁铁的转动被直接传送到刻度盘上; 在M7指示器中,随动磁铁的转动通过一个凸轮板使指针线性的指示流量值 的大小。

金属管浮子流量计

特 点
1.全金属结构,坚固稳定。
2.短行程、小型结构设计。
3.低压力损失设计。
4.新型磁耦合结构设计确保传输信号更加稳定。
5.根据用户要求可以加装磁过滤器。
6.可带保温或伴热夹套。
7.用于各行业的气体和液体测量,测量部分可采用不同的材质来适应不同的介质条件。
8.适合于恶劣环境和腐蚀严重的介质, 具有良好的抗热性和耐压性。
9.智能型双行液晶显示,可选现场瞬 时/累计流量显示,可带背光。
10.可选二线制、电池、交流供电方式。
11.带有数据恢复、数据备份及掉电 保护功能。


M7、M9指示器
◆ M7指示器 A、就地指示器,通过凸轮板修正线性的指示流量。 B、采用的ESK型信号变送器,可兼有HART协 议通讯功能。 C、可在就地流量指示型仪表内选择安装:
◇ 带(4~20)mA线性输出的5W1角位移信号变送器;
◇ 带(4~20)mA非线性输出无滞后的ESK型信号变送器;
◇ 上、下限报警开关。

◆ M9指示器 A、在指示器中采用一对耦合磁钢完成流量指示和电信号转换。 B、采用的ESK型信号变送器,可兼有HART协议通讯功能。 C、可在就地流量指示型仪表内选择安装:
◇ 带(4~20)mA非线性输出并无滞后的ESK型信号变送器;
◇ 上、下限报警开关。

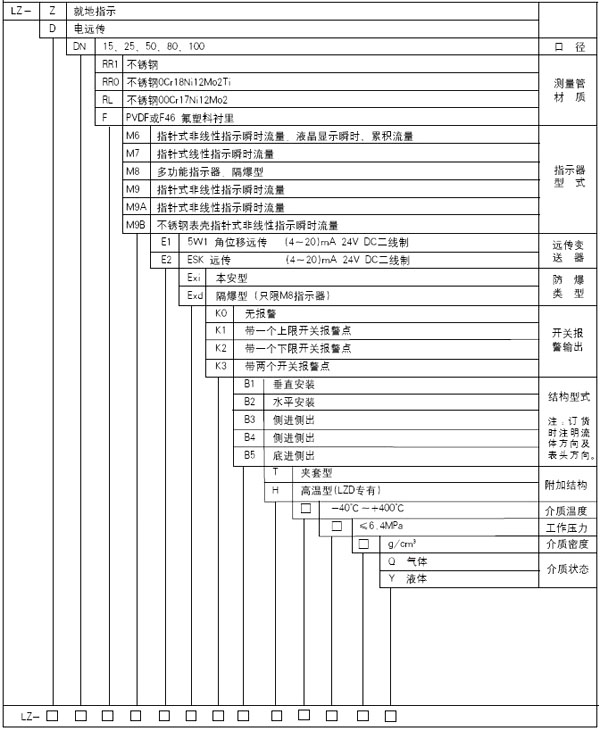

产品选型编码



LZ系列金属转子流量计规格:

通经(mm)

流量范围

压力损失kPa

水L/h*

空气M3/h*

空气

常规型

防腐型

常规型,防腐型

15

2.5~25

---

0.07~0.7

6.5

7.1

4.0~40

2.5~25

0.11~1.1

6.5

7.2

6.3~63

4.0~40

0.18~1.8

6.6

7.3

10~100

6.3~63

0.28~2.8

6.6

7.5

16~160

10~100

0.40~4.0

6.8

8.0

25~250

16~160

0.7~7.0

7.2

10.8

40~400

25~250

1.0~10

8.6

10.0

63~630

40~400

1.6~16.0

11.1

14.0

25

100~1000

63~630

3~30

7.0

7.7

160~1600

100~1000

4.5~45

8.0

8.8

250~2500

160~1600

7~70

10.8

12.0

400~4000

250~2500

11~110

15.8

19.0

40

500~5000

---

12~120

10.8

9.8

600~6000

----

16~160

12.6

16.5

50

630~6300

400~4000

18~180

8.1

8.6

1000~10000

630~6300

25~250

11.0

10.4

1600~16000

1000~10000

40~400

17.0

15.5

80

2500~25000

1600~16000

60~600

8.1

12.9

4000~40000

2500~25000

80~800

9.5

18.5

100

6300~63000

4000~40000

100~1000

15.0

19.2

150

20000~100000

---

600~3000

19.2

20.3
