不锈钢压力表

  • Y-B系列不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。不锈钢压力表的整体结构设计合理,工艺精致,具有较高的测量精确度和持久的稳定性,因此不仅可提供出口,尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。结构原理
立即咨询
全国热线0517-86881568

详情介绍

Y-B系列不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。

不锈钢压力表的整体结构设计合理,工艺精致,具有较高的测量精确度和持久的稳定性,因此不仅可提供出口,尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。

结构原理:

不锈钢压力表有导压系统(包括接头、弹簧、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。


主要技术指标

标度范围、精确度等级

型号

标度范围MPa(Hg~Psi)

精度等级

Y-60B-F

Y-60B-FZ

Y-63B-F

Y-63B-FZ

0~0.611.62.546

1016254060

-0.1~0.50.91.52.4

2.5

Y-100B-F

Y-100B-FZ

Y-150B-F

Y-150B-FZ

Y-103B-F

Y-103B-FZ

Y-153B-F

Y-153B-FZ

0~0.10.160.250.40.611.6

2.5461016254060

-0.1~00.060.150.3

0.50.91.52.4

-30”~0.153060100150

0~1503060100200300400

600800100015002000

30004000600010000

1.5

(1)

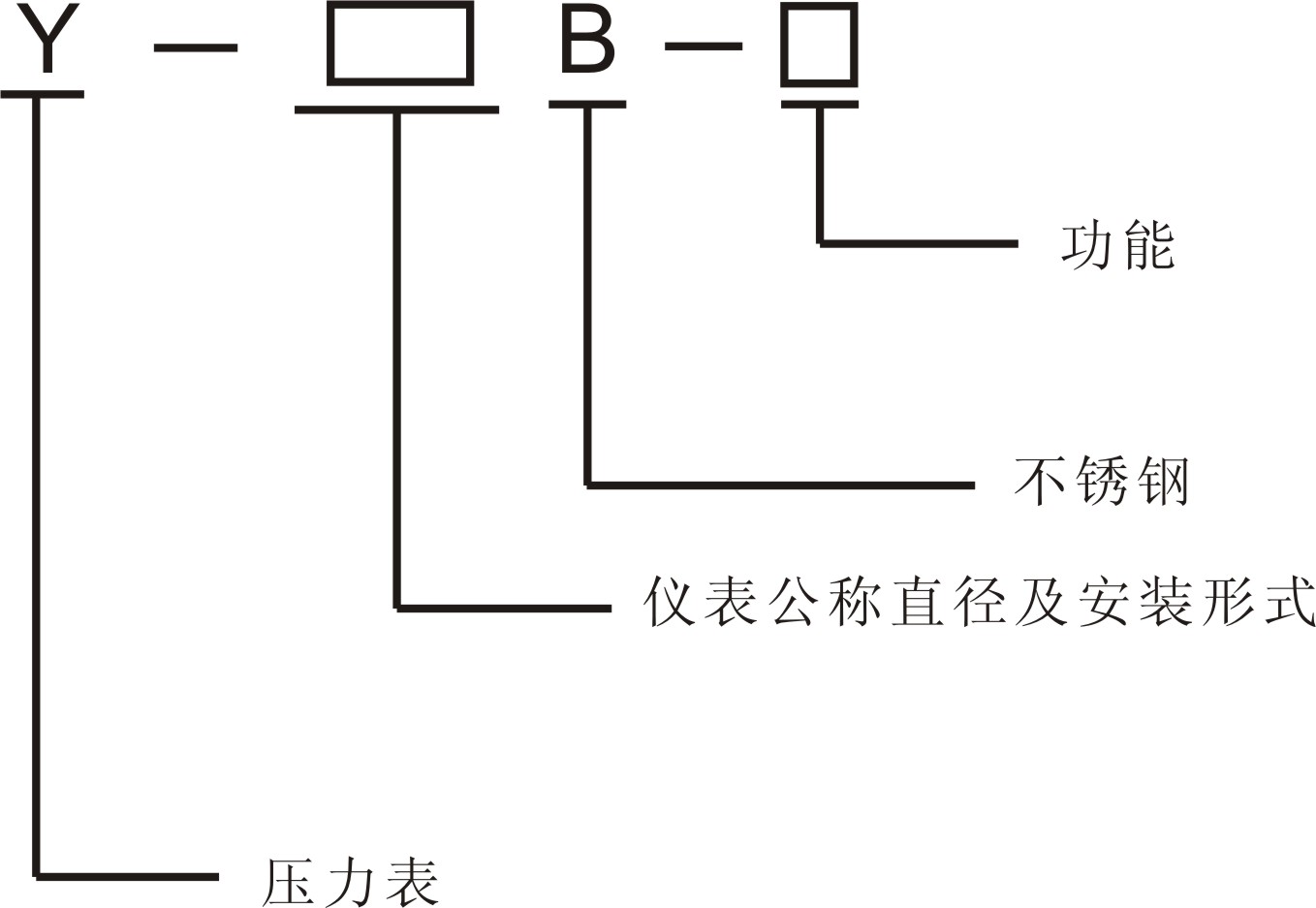

型号表示:

Y:压力表

X:仪表公称直径及安装形式:60、10、150分别表示直径为60、100、150mm的径向直接安装式         63、103、153分别表示直径为60、100、150mm的轴向嵌装式(其中63型另有轴向直接安装式)

B:不锈钢

X:功能:F)耐蚀    FZ)耐蚀抗振


使用环境温度:-25~70℃(外壳内冲液)

-40~70℃(外壳内不充液)

温度影响:不大于0.4%10℃(使用温度偏离20±5℃)

抗工作环境振动:V·H·4级(外壳内充液)

V·H·3级(外壳内不充液)

外壳防护等级:IP64

冲量:0.2Kg(Y-60B-F)

0.6Kg(Y-100B-F)

1.0Kg(Y-150B-F)



导压系统及外壳等材质

零件名称

材料牌号

Y-60B

Y-100B\Y-150B

接头

0Cr18Ni9(304)

0Cr17Ni12Mo2(316)

弹簧管

0Cr18Ni9(321)

0Cr17Ni12Mo2(316)

外壳

0Cr18Ni9

使用与订货须知:
(1)不适用于外界有氯、硝酸和过氯化氧等强化剂环境。
(2)外壳需喷涂PTEE聚四氟乙烯涂层时,订货时注明。
(3)接头螺纹如需特殊要求时请说明。
(4)全不锈钢压力表分普通型和耐震型。
(5)订货请说明名称、型号及测量上限



D

d0

d1

H1

H2

L

L1

L2

接头螺纹d

60

76

4.5

60

/

15

36

66

M14X1.5Z1/4”(NPT)

100

116

4.8

100

35

20

50

98

M20X1.5

Z1/2”Z1/4”(NPT)

150

165

5.8

125

60
